隨經信發〔2022〕2號

關于印發《隨州市推進建筑物通信基礎設施

建設實施方案》的通知

各縣(市、區)科學技術和經濟信息化局、自然資源和規劃局、住房和城鄉建設局、市場監督管理局，市通信行業共建共享管理辦公室，各通信運營商，鐵塔公司:

為貫徹落實“網絡強國”、“寬帶中國”、“新基建”、“數字經濟”等國家發展戰略及市委、市政府關于5G通信建設發展相關要求，進一步提升我市各類建筑物的通信基礎設施建設水平，促進我市經濟社會數字化、網絡化、智能化轉型，全面落實市人民政府《關于印發隨州市5G通信建設發展實施方案的通知》(隨政發〔2020〕4號)要求，現將《隨州市推進建筑物通信基礎設施建設實施方案》印發給你們，請認真貫徹落實。

隨州市經濟和信息化局 ???? 隨州市自然資源和規劃局

隨州市住房和城鄉建設局 ???? 隨州市市場監督管理局

2022年8月8日

隨州市經濟和信息化局辦公室 ??????2022年8月8日印發

隨州市推進建筑物通信基礎設施建設

實 施 方 案

根據國家“新基建”及5G網絡部署要求，為進一步完善我市各類建筑物的通信基礎設施功能，提升建筑物通信基礎設施建設水平，全面落實國家和省內關于通信基礎設施建設強制性標準和規范，按照市人民政府《關于印發隨州市5G通信建設發展實施方案的通知》(隨政發〔2020〕4號)要求，結合工作實際，制定本實施方案。

一、適用對象及范圍

(一)適用對象:隨州市范圍內新建、在建、改建、擴建的建設項目，主要包括:

1.民用建筑，主要指住宅小區(含安置房、保障房、宿舍、公寓等)、商住樓、城市綜合體、機關、學校、醫院、辦公、商業、文化、體育、展覽、交通、停車場等各類民用建筑。

2.工業及倉儲建筑，主要指工業生產使用或直接為工業生產服務的建筑，如廠房、倉庫等。

(二)適用范圍

《隨州市建筑物移動通信基礎設施技術要點》適用于建筑規模大于1萬平方米的非居住類建筑和工業及倉儲建筑，以及100戶以上的居住及商住建筑;《隨州市光纖到戶通信設施技術要點》適用于各類居住及商住建筑。涉及在民用建筑物上附掛電信線路或者設置小型天線、移動通信基站等公用電信設施，按照《湖北省電信設施建設與保護辦法》有關規定執行。

二、支持政策

新建、在建、改建、擴建的建設項目須提供面積適宜的移動通信基站用房及場地，按照本實施方案要求進行配置。建設項目設置的移動通信基站用房不計入項目容積率。

三、責任分工

經濟和信息化部門:作為信息基礎設施建設的統籌協調部門，協調本市規劃、市場監管和建筑行業主管部門落實本實施方案，督促指導通信企業做好信息基礎設施建設工作。

自然資源和規劃部門:根據國家和省內關于通信基礎設施的相關強制標準，以及隨州市關于5G通信建設發展的相關要求，將通信基礎設施納入規劃要求、設計方案審查和規劃條件核實范圍。

住房和城鄉建設部門:督促設計單位與施工圖審查單位落實市政府及規劃部門的建設發展要求，根據5G和通信基礎設施的功能需求，同步規劃配套建設地下綜合管廊(管溝)，并將地下綜合管廊(管溝)、房屋和市政基礎設施工程附屬配套通信基礎設施竣工驗收結論作為工程竣工驗收依據。

市場監督管理部門:負責依法查處建筑物通信基礎設施建設和營運主體的價格收費違法行為，以及查處不正當競爭行為和壟斷行為的調查，并依法進行企業違法行為公示。

中國鐵塔隨州市分公司:為項目建設提供通信專業技術支撐服務，牽頭組織通信基礎設施建設標準的驗收，確保本實施方案在規劃和建設中得到落實。

建設責任單位:

(一)突出建設單位首要責任。一是將通信基礎設施和光纖到戶配建要求納入項目設計范圍。二是房地產項目建設單位應履行移動通信基礎設施建設內容告知義務。三是確保項目配套的通信機房、通信管線管網、屋面配套、戶線等設施同步建成交付。

(二)設計單位應按照建設單位要求，將移動通信基礎設施和光纖到戶通信設施配建進行設計，并在弱電設計中新增通信設計專篇。

(三)施工圖審查機構應按照湖北省《建筑物移動通信基礎設施建設標準》(DB 42/T 1541-2020)和《住宅區和住宅建筑內光纖到戶通信設施工程設計規范》(GB50846-2012)及《建筑電氣與智能化通用規范》(GB55024-2022)標準進行施工圖文件審查。

(四)施工單位應按圖施工，滿足相關標準要求。

四、工作要求

(一)加強組織領導。成立由市經濟和信息化局、市自然資源和規劃局、市住房和城鄉建設局、市市場監督管理局、中國鐵塔隨州市分公司組成的隨州市建筑物通信基礎設施建設協調小組，協調小組由市經濟和信息化局牽頭，負責統籌推進全市建筑物通信基礎設施建設和管理工作。

(二)加強協調督辦。協調小組成員單位要嚴格落實職責分工，加強協同配合，強化對各縣市區的指導與監督。各相關單位應按要求落實推進全市建筑物通信設施建設和管理工作，中國鐵塔隨州市分公司應加強對項目建設的業務指導，確保工程建設項目與通信基礎設施“同步規劃、同步設計、同步建設、同步驗收”。

(三)加強宣傳引導。各級各部門要通過多種媒體加強宣傳引導，廣泛宣傳建筑物通信基礎設施建設和管理工作的重要意義、工作措施等，增加社會公眾對該項工作的了解與支持，及時回應群眾關切，為順利推進該項工作營造良好的輿論環境。

本實施方案及相關技術要點由市經濟和信息化局及中國鐵塔隨州市分公司負責解釋?zhuān)緦?shí)施方案自印發之日起實施。

附件:隨州市建筑物通信基礎設施技術要點

附件

隨州市建筑物通信基礎設施技術要點

本要點參照湖北省《建筑物移動通信基礎設施建設標準》(DB 42/T 1541-2020)、《住宅區和住宅建筑內光纖到戶通信設施工程設計規范》(GB50846-2012)、《住宅區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》(GB50847-2012)和《建筑電氣與智能化通用規范》(GB55024-2022)各項要求進行編制，分為《隨州市建筑物移動通信基礎設施技術要點》和《隨州市光纖到戶通信設施技術要點》。

隨州市建筑物移動通信基礎設施技術要點

1術語和定義

下列術語和定義適用于本文件。

1.1移動通信基礎設施

移動通信基站基礎設施主要包括基站機房、通信用電、接地系統、屋面設施、天線位置等。

1.2移動通信基站

無線電臺站的一種形式，是在一定的無線電覆蓋區中，通過移動通信交換中心與移動電話終端之間進行信息傳遞的無線電收發信電臺。通常情況下，一個移動通信基站由無線電信號發射接收設備、電源設備、傳輸設備及天線、饋線(含配套塔桅、抱桿)等組成。

1.3基站機房

用于安裝移動通信基站所需的無線電信號發射接收設備、電源設備、傳輸設備、空調設備等的房間。

1.4天線

無線電收發系統中，向空間輻射或從空間接收電磁波的裝置。

1.5抱桿

建筑物屋面、女兒墻、外墻或通信桿塔上用于支撐、固定天線的鋼制構件。

1.6屋面設施

屋面設施主要包括在建筑物屋面用于安裝天線的各類通信桿塔(屋面自立塔、升高架、屋面抱桿、屋面美化天線罩、外墻美化天線罩、外墻抱桿等)而設置的結構構件，或在建筑物屋面用于安裝一體化機艙而設置的結構構件。

1.7一體化機艙

集成開關電源、溫控設備、交直流配電及站點智能管理，并能安裝蓄電池、通信系統設備及其他配套設施，能夠?yàn)閮?nèi)部設備正常工作提供可靠的機械和環境保護的綜合機柜。

2移動通信基站設置要求

2.1通信基站設置分級

新建建筑物應根據建筑面積及戶數設置相應數量的通信基站(機房)，選取位置最優建筑物屋面進行移動通信基礎設施的建設。

表2.1.1建筑物與設站規模表

2.2移動通信機房

2.2.1移動通信機房與建筑物電梯機房貼建，并符合YD5003《通信建筑工程設計規范》要求。

2.2.2機房外門處應設置防水擋臺，機房?jī)?nèi)嚴禁穿越給排水、暖氣等各種有水管道。

2.2.3機房墻體避免空心磚、多孔磚等輕質材料，應為實心可承重墻面以滿足設備壁掛要求。因消防要求需要將機房隔墻設為防火墻時，其耐火極限不應低于3.0小時(h)，且該墻上不應開設門洞。

2.2.4機房平面形狀采用矩形，機房符合下列要求:

1)機房用于移動通信設施的凈面積不應小于3m*4m。

2)機房?jī)舾卟灰说陀?.5 m。

3)機房活載荷不小于6KN/㎡。

2.3屋面天線位置

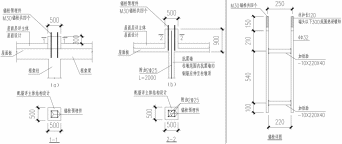

2.3.1平屋面天線位置。部署通信基站所在建筑物的平屋面屋頂應在屋面四角進行通信桿塔柱墩預留，每個屋角預留3個，布置在屋角兩直角邊10m范圍內，承受單個通信桿壓力25KN。屋面預留柱墩相關參數見圖2.3.1:

圖2.3.1屋面預留柱墩相關參數

注:鋼材均為Q345B，焊條為E50型，滿焊，焊縫高度大于6mm;柱墩內錨栓就位后，應將錨栓外露部分表面涂抹凡士林油膏(防止外露錨栓銹蝕)，采用防水材料包扎，以防止混凝土漿污染。

2.3.2坡屋面天線位置1。建筑物若為坡屋面，則屋頂應具有突出屋面的小塔樓(樓梯間、電梯間、設備用房等)，小塔樓屋面標不應低于屋脊線最高處1.5m。天線可固定在小塔樓頂女兒墻內側，并優先采用與屋面周?chē)h(huán)境相協調的美化天線，女兒墻高度不應低于0.8m。女兒墻布置要求見圖2.3.2:

圖2.3.2有小塔樓坡屋定天線布置示意圖

2.3.3坡屋面天線位置2.坡屋面屋頂無突出屋面小塔樓時，應在坡屋頂上預留鋼筋混凝土矮墻，墻體內凈高度宜為1.2m，墻厚宜為0.2m，長度不小于2.5m，墻體建筑外裝飾顏色應與屋頂整體顏色一致，矮墻下宜設托梁。墻體布置要求見圖2.3.3:

圖2.3.3無小塔樓坡屋頂天線布置示意圖

2.4通信用電

2.4.1建筑物配套申請用電，需預留通信基站380V接電端口。

2.4.2每個基站預留用電負荷不小于30kW。

2.5防雷與接地

2.5.1移動通信設施所在建筑物的防雷與接地保護應符合GB 50057《建筑物防雷設計規范》及GB50689《通信局(站)防雷與接地工程設計規范》的相關要求。

2.5.2建筑物需預留通信機房及通信基站接地處。

3施工及驗收

移動通信基礎設施應滿足湖北省《建筑物移動通信基礎設施建設標準》(DB 42/T 1541-2020)驗收標準。

隨州市光纖到戶通信設施技術要點

1總則

1.1入戶光纖由住宅小區的建設單位或房地產開發商自主建設完成，建設的工藝及質量符合《住宅區和住宅建筑內光纖到戶通信設施工程設計規范》(GB50846-2012)和《住宅區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》(GB50847-2012)及《建筑電氣與智能化通用規范》(GB55024-2022)各項要求。

1.2住宅區和住宅建筑內光纖到戶通信設施工程的設計，必須滿足多家電信業務經營者平等接入，用戶可自由選擇電信業務經營者的要求。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

《綜合布線系統工程設計規范》GB 50311

《通信管道與通道工程設計規范》GB 50373

《外殼防護等級(IP代碼)》GB 4208

《住宅建筑電氣設計規范》JGJ 242

《通信光纜交接箱》YD/T 988

《室內光纜系列第三部分:雙芯光纜》YD/T1258.3

《室內光纜系列第四部分:多芯光纜》YD/T1258.4

《住宅通信綜合布線系統》YD/T 1384

《接入網用室內外光纜》YD/T 1770

《接入網用蝶形光纜》YD/T 1997

《電信設備安裝抗震設計規范》YD 5059

《建筑電氣與智能化通用規范》GB55024-2022

3術語和定義

下列術語和定義適用于本文件。

3.1住宅區和住宅建筑物內光纖到戶通信設施

指建筑規劃用地紅線內住宅區內地下通信管道、光纜交接箱，住宅建筑內管槽及通信線纜、配線設備，住戶內家居配線箱、戶內管線及各類通信業務信息插座，預留設備間、電信間等設備安裝空間。

3.2地下通信管道

通信線纜的一種地下敷設通道。由管道、人(手)孔、室外引上管和建筑物引入管等組成。

3.3用戶光纜

住宅小區設備間至用戶家居多媒體箱的光纜。

3.4設備間

住宅區內具備線纜引入、安裝通信配線設備條件的房屋。

4光纜配置原則

設備間至每一戶家居配線箱的光纜數量，應根據地域情況、用戶對通信業務的需求及配置等級確定，其配置應符合下表1規定:

表1光纜配置

光纜選型及敷設方式應滿足《住宅區和住宅建筑內光纖到戶通信設施工程設計規范》(GB50846-2012)設計要求。

5管道配置原則

住宅區內的光纜應采用地下通信管道方式敷設，同時預留與建筑外通信管道接口，地下通信管道與其他地下管線及建筑物的最小凈距，應符合現行國家標準《通信管道與通道工程設計規范》GB50373的有關規定，在住宅區內管道最小埋深應符合表2規定:(500-1500 2孔，1500以上4孔;孔徑110mm)

表2管道最小埋深

特別注意:新建道路至各小區的需要考慮通信管道的設計，對沒有通信管道的道路在人行道改造時需要考慮通信管道的設計。

6設備間配置原則

新建住宅小區應設置通信設備間機房，滿足光纜配線箱的安裝空間及室分設備安裝，機房宜設置成矩形，面積應滿足表3規定:

表3設備間面積(㎡)

6.1設備間設置在一樓或負一樓，設備間內不得設置消防淋水噴頭，另需預留通信設備發電位置。

6.2設備間凈高度不低于2.5米。

6.3通信設備間與地下管槽及樓宇弱電井互通。

7施工及驗收

住宅區小區光纖驗收應滿足《住宅區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》(GB50847-2012)驗收標準。

—10—
